環(huán)氧富鋅底漆與無(wú)機(jī)富鋅底漆優(yōu)缺點(diǎn)比較

很多用戶或者商家對(duì)環(huán)氧富鋅底漆和無(wú)機(jī)富鋅底漆選用總有很多疑惑。到底采用哪種油漆好？

多道涂層系統(tǒng)的鋼結(jié)構(gòu)防腐蝕體系中，環(huán)氧富鋅底漆和無(wú)機(jī)富鋅的性能基本一樣，很多情況中完全可以使用環(huán)氧富鋅底漆代替無(wú)機(jī)富鋅底漆。從施工角度和施工速度來(lái)看，環(huán)氧富鋅底漆更為合適。

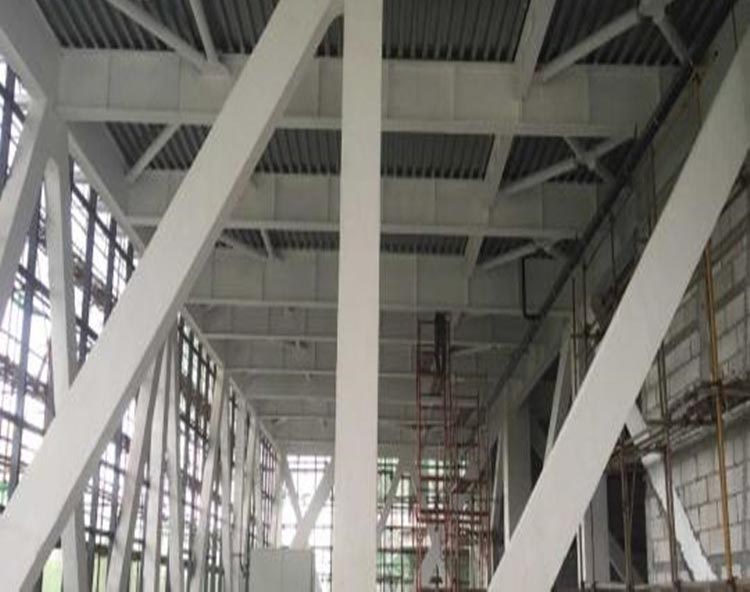

近期國(guó)內(nèi)的許多大型鋼結(jié)構(gòu)工程，開始大量選用環(huán)氧富鋅底漆，如即將通車的港珠澳大橋，2008奧運(yùn)會(huì)主場(chǎng)館，北京機(jī)場(chǎng)擴(kuò)建，上海浦東國(guó)際機(jī)場(chǎng)擴(kuò)建，重慶朝天門長(zhǎng)江大橋，還有好多船舶工業(yè)等。

2000年悉尼奧運(yùn)會(huì)主場(chǎng)館（國(guó)際油漆），2004年雅典奧運(yùn)會(huì)（國(guó)際油漆）等等，都采用環(huán)氧富鋅底漆。

無(wú)機(jī)富鋅漆在耐熱和耐溶劑、耐化學(xué)品性能以及導(dǎo)靜電方面優(yōu)于環(huán)氧富鋅漆，漆膜的柔韌性和施工性能較差。

無(wú)機(jī)富鋅漆在施工時(shí)有一些特殊的要求，比如其固化要依靠較高的相對(duì)濕度，表面多孔性要求進(jìn)行霧噴技術(shù)等，而環(huán)氧富鋅漆的施工要求相比之下簡(jiǎn)單得多。

環(huán)氧富鋅和無(wú)機(jī)富鋅底漆的在施工方面的優(yōu)缺點(diǎn)見(jiàn)下表：

綜上所述，采用無(wú)機(jī)富鋅要求水汽固化，復(fù)涂間隔在常溫下很長(zhǎng)，需要進(jìn)行固化測(cè)試后才能覆涂后道漆，并且需要采用特殊的霧噴技術(shù)；而環(huán)氧富鋅底漆只要1.5小時(shí)即可重涂中間漆，常規(guī)施工，效率高，可以大大縮短緊張的施工工期。

對(duì)于施工來(lái)說(shuō)，當(dāng)然環(huán)氧富鋅要比無(wú)機(jī)富鋅好用，不僅對(duì)表面處理的要求低，而且可復(fù)涂時(shí)間短，附著力也要好，即使表面處理不到位，短時(shí)間內(nèi)也不會(huì)出問(wèn)題！

環(huán)氧富鋅底漆與面漆匹配性好，而無(wú)機(jī)富鋅底漆受限很多，1、底材表面存在較多孔隙，涂面漆時(shí)易起泡，2、對(duì)面漆耐堿性有要求，且無(wú)機(jī)富鋅底漆必須充分干透后才可涂面漆，否則附著力差，易剝落。

對(duì)于漆膜的性能來(lái)說(shuō)，無(wú)機(jī)富鋅硬度高，脆性大，所以不適合用于薄壁鋼結(jié)構(gòu)，但是非常適合用于的大型鋼結(jié)構(gòu)，因?yàn)榇笮弯摻Y(jié)構(gòu)的變形并不大而且無(wú)機(jī)富鋅硬度高，固化后更不容易破損；

對(duì)于耐鹽霧性，無(wú)機(jī)富鋅要高于環(huán)氧富鋅，無(wú)機(jī)富鋅底漆由于無(wú)機(jī)硅酸鹽粘結(jié)劑在同鋅粉反應(yīng)的同時(shí)還同基體金屬鐵反應(yīng)，因此其耐蝕、耐久性優(yōu)于環(huán)氧富鋅底漆，相應(yīng)地其表面處理要求也高于環(huán)氧富鋅，特別是在海水中，單層無(wú)機(jī)富鋅的性能非常優(yōu)異，完全能達(dá)到長(zhǎng)效防腐。

無(wú)機(jī)富鋅涂膜的耐熱性、耐溶劑性和導(dǎo)電性優(yōu)于環(huán)氧富鋅底漆

最后，無(wú)機(jī)富鋅很難作假，所以說(shuō)，只要嚴(yán)格去做，無(wú)機(jī)富鋅涂層如果做好了，那涂層的性能將是非常好的；而環(huán)氧富鋅底漆作假太容易了，而且短時(shí)間內(nèi)根本無(wú)法看出問(wèn)題，造成了市場(chǎng)上低鋅環(huán)氧富鋅底漆泛濫成災(zāi)。
